Entenda como é possivel e porque é necesario inspecionar um túnel hidraulico com ROV
Drenagem de túneis hidráulicos: entenda porque não é aconselhável
A drenagem de um túnel de adução é sempre uma operação muito arriscada para uma empresa de geração de energia hidráulica que procura estabilidade e previsibilidade dos próprios negócios, pois a drenagem de um túnel adutor, inclusive túneis de baixa pressão, pode causar cenários de parada total das operações de geração por meses.
A princípio, a falta de pressão da água durante e após a operação de drenagem do túnel, pode levar a colapso da estrutura em regiões de rebaixamento do lençol freático e em proximidades de falhas geológicas.
Quais os prejuízos devidos a colapso de um túnel de adução
Um eventual colapso em túnel de adução, pode levar a a paralização da hidrelétrica para vários meses, trazendo para a concessionária um enorme prejuízo em termo de falta de geração, recompra de energia no mercado livre para injeção no sistema, contratação emergencial de empresa de engenharia e empreiteira para a execução do reparo.
Além do prejuízo econômico – financeiro, precisa levar em conta que no interior de um túnel hidráulico drenado haja a possibilidade de existir fenômenos de desplacamento em evolução, portanto, a entrada de pessoas aumenta exponencialmente o grau de risco de acidentes.
Um eventual colapso em túnel de adução, pode levar a a paralização da hidrelétrica para vários meses, trazendo para a concessionária um enorme prejuízo em termo de falta de geração, recompra de energia no mercado livre para injeção no sistema, contratação emergencial de empresa de engenharia e empreiteira para a execução do reparo.
Além do prejuízo econômico – financeiro, precisa levar em conta que no interior de um túnel hidráulico drenado haja a possibilidade de existir fenômenos de desplacamento em evolução, portanto, a entrada de pessoas aumenta exponencialmente o grau de risco de acidentes.
Mais informações referentes ao colapso do túnel de adução da usina ESTI da AES Panamá, podem ser obtidas nesse link.
A importância das inspeção subaquática de tuneis com ROV
As boas normas de manutenção preventiva recomendam que sejam executada a inspeção subaquática de tuneis com ROV a cada 10 anos ou intervalo de tempo adequado as condições geotécnicas e operacionais da estrutura.
Por meio da inspeção subaquática da Hibbard Inshore Brasil, é possível adquirir informações necessária para o diagnostico do túnel com a finalidade de elaborar um plano de operação e manutenção continuativa da estrutura visando a redução de paralizações.
Por exemplo, por meio da tecnologia da Hibbard é possível observar e monitorar, em aguas totalmente turvas, as condições de falhas geológicas mapeadas durante a escavação do túnel, regiões de desplacamentos, deformações da seção transversal, estado do rocktrap, etc.
As inspeções subaquáticas de túneis com ROV da Hibbard Inshore Brasil
A Hibbard Inshore Brasil é uma empresa líder nas inspeções subaquática de túneis com ROV.
Por meio da nossa tecnologia e comprovada experiência, podemos inspecionar tuneis de até quilômetros de comprimento, entregando para o cliente o melhor resultado possível.
Nossas inspeções subaquáticas de túneis levantam todas as informações necessária para a elaboração de um relatório diagnóstico da estrutura.

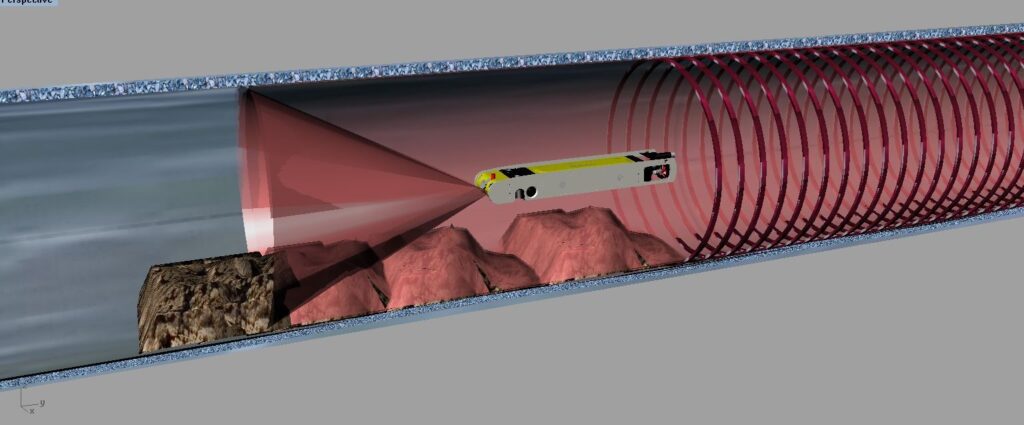

As nossas inspeções subaquáticas são realizada por meio de sonar de imagem e sonar perfiladores de ultima geração, podendo, observar , mapear, quantificar, entre outras as seguintes anomalias:
- Colapsos em túnel
- Desplacamento de blocos de rochas (com calculo de volume)
- Acumulações de material (com calculo de volume)
- Seções transversais deformadas ou seja, excesso ou falta de escavação)
- Classificação e quantificação do enchimento do rocktrap
- Áreas de manobras
- Outras características
Nas figuras a seguir, é possível observar algumas anomalias levantadas durante as inspeções subaquáticas de túneis com ROV.
Relatório da inspeção subaquática de túneis de adução com ROV
Após a inspeção, a equipe de engenheiros da Hibbard Inshore Brasil, analisa e emite um relatório diagnostico da inspeção subaquática de túneis de adução com ROV, por o qual é possível determinar o estado em que se encontra o túnel e as futuras operações da estrutura.
No relatório são reportadas, analisadas e mapeadas e georreferenciadas todas as animálias e características. O relatório vem com apêndices detalhadas que podem incluir, desenhos do observado em AutoCAD, mapeamento das anomalias e das características em AutoCAD ou SIG, etc.
Modelagem 3D de túneis hidráulicos - Inspeção subaquática de túneis com ROV
Em caso especifico tais como existência e conhecimento de patologias especifica da estrutura, túneis com revestimento em concreto moldado, etc. é possível executar um levantamento de dados 3D durante a inspeção subaquática de túneis com ROV com a finalidade de obter um modelo 3D realístico e confiável com a finalidade de monitoramento da estrutura.
Entre em contato para qualquer informação ou esclarecimento, seremos felizes de lhe apresentar nossas soluções.
